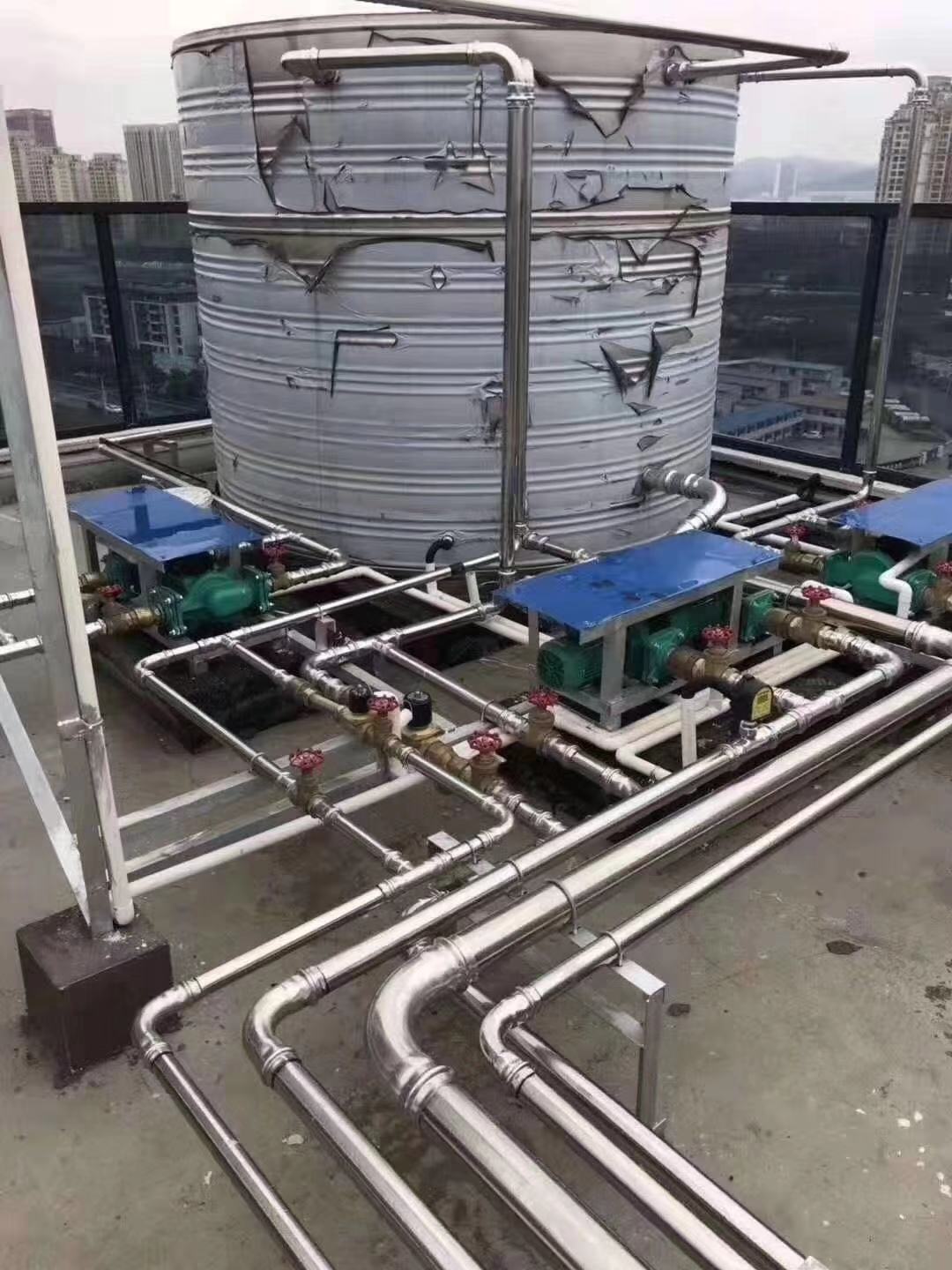

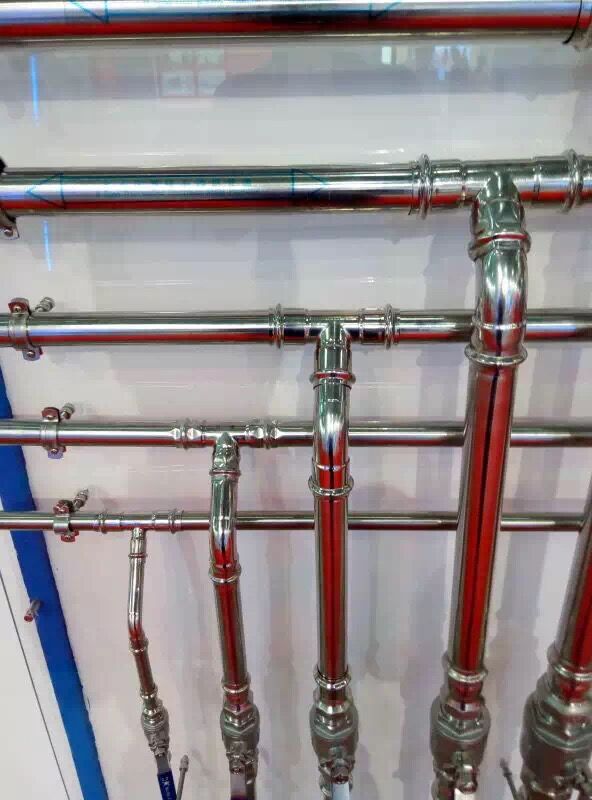

首先，讓我們談談不銹鋼水管雙卡壓連接的優勢。

一、薄壁不銹鋼水管的卡壓型連接是一種柔性連接。當卡壓結束時，它上下晃動，導致松動。然后，將壓力施加到50千克，并在靜置約30分鐘后觀察。可以看出，接頭處沒有漏水，卡壓連接是有效的。卡壓連接特別適合地震頻繁的國家，如臺灣和日本，因為這種靈活的連接將優先考慮減少地震造成的損害。

二：卡壓連接可以節省原材料成本。一般來說，卡壓可以連接的管道和配件必須是薄壁的，這可以為制造商節省大部分原材料并帶來更高的收入。

三：卡壓式連接具有操作簡單、操作快捷、安裝成本低的特點，金管匯卡壓式連接的質量在施工過程中更加可靠。

四、與卡壓連接時，操作人員勞動強度低

五、卡壓連接的薄壁不銹鋼水管使用壽命長。

這是卡壓聯系的五個基本點。

卡壓連接的缺點：　第一：卡壓一旦結束，舊的就不能拆卸了。如果在安裝過程中有錯誤，它只會被廢棄。

第二：在安裝過程中，如果管口的毛刺沒有清理干凈，里面的橡膠圈會被破壞，這將為以后的管道泄漏埋下隱患。

第三，初始投資很大，而且有更多的特殊工具。

總而言之，使用任何產品都有優點和缺點，但不銹鋼卡壓技術是未來最推薦的連接技術。

不銹鋼的種類很多，根據常溫不銹鋼水管的組織結構可分為兩類：

一類是奧氏型，如304、321、316、310；

另一類是馬氏體或鐵素體型，如430、420、410等。

奧氏型是非磁性的或弱磁性的，而馬氏體或鐵素體是磁性的。大多數用于裝飾管板和水管的不銹鋼是由奧氏304型制成的，它通常是非磁性的或弱磁性的。然而，由于化學成分的波動或熔煉引起的不同加工條件，磁性也可能發生，但這不能被視為偽造或不合格。原因是什么？奧氏是非磁性的或弱磁性的。馬氏體或鐵素體是磁性的。由于成分偏析或冶煉時熱處理不當，奧氏304不銹鋼中會有少量馬氏體或鐵素體不銹鋼管結構，因此304不銹鋼中會有弱磁性。　

　此外，冷加工后，304不銹鋼的組織也將轉變為馬氏體。冷加工變形程度越大，馬氏體相變越多，鋼的磁性越強。與同批鋼帶一樣，76管生產時沒有明顯的磁感應，而9.5管由于彎曲變形較大，生產時有明顯的磁感應。制造商的矩形管比圓管變形更劇烈，尤其是在折疊角處。

　特別是由上述原因引起的304不銹鋼的磁性與其他不銹鋼如430和碳鋼不在同一水平，也就是說，304鋼的磁性總是表現出弱磁性。這條飲水管告訴我們，如果不銹鋼有弱磁性或根本沒有磁性，就應該判斷為304或316材料；如果它表現出像碳鋼一樣的強磁性，就可以判斷它不是304材料。

常用方法：首先，強磁吸附決定了它是否由不銹鋼制成，但是201和304不銹鋼都有磁性，所以不可能確定它是否由304制成。

第二，檢測藥水一般是在五金商店出售，主要是檢測材料中的鎳含量，但一些假冒偽劣產品會在產品上做一層金屬層來處理這種藥水的檢測，所以藥水的檢測結果是不可靠的。

專業方法：　取樣并把產品送到相關的檢測機構是昂貴的，需要等待時間，但檢測結果是可靠的。
